клапан регулирующий серии 9с-5-1, 9с-5-2, 9с-5-5
Страна:Россия
клапан регулирующий серии 9с-5 описание.
Регулирующий клапан 9с-5 предназначен для изменения сечения трубопровода, в котором он установлен. Игольчатый вентиль выполняет функции запорного и регулирующего устройства. Применение данный устройств позволяет обойтись без установки в трубопроводах технологических линий запорной арматуры перед регулирующими устройствами и после них.
Игольчатый вентиль регулирует проходное сечение и перекрывает его, тем самым, позволяя управлять потоком рабочей жидкости. Управление клапана 9с-5 происходит при помощи исполнительного механизма тип МЭО.
Документы
| Артикул | Цена |
|---|---|
| 9с-5-1 | 4200 руб |
| 9с-5-2 | 7800 руб |
| 9с-5-5 | 21300 руб |

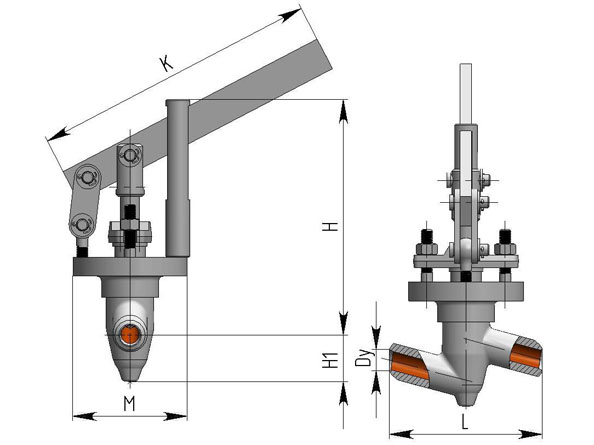

габариты и масса клапана серии 9с
| Обозначение | ДУ, мм | Длина, мм | Высота, мм | Масса, кг |
| 9с-5-1 (9с-1-2) | 10 | 110 | 189 | 3,6 |
| 9с-5-1-2 | 10 | 110 | 184 | 3,6 |
| 9с-5-2 (9с-4-1) | 20 | 160 | 247 | 6,9 |
| 9с-5-2-2 | 20 | 160 | 235 | 6,9 |
| 9с-5-5 | 65 | 250 | 620 | 40 |
Применение клапанов серия 9с
Клапан рычажный серии 9с применяется для жидкостей с широким диапазоном температур. Этот вид запорной арматуры применяется как технологический регулятор на теплоэлектростанциях. Игольчатый вентиль посредством регулировки и дросселирования рабочей жидкости обеспечивают осуществление рабочих процессов в энергоустановках. В этих механизмах используются сальниковые уплотнители для подвижных соединений и прокладочные или сальниковые уплотнители для неподвижных соединений. Монтаж на трубопроводах производится на патрубках посредством сварки. Некоторые виды этой арматуры устанавливаются с помощью фланцевого соединения.
Регулирующие клапана 9с с электроприводом МЭО монтируются приводом вверх и только на горизонтальных участках трубопроводов, а для игольчатых клапанов монтаж допускается в любом положении.
KАК КУПИТЬ КЛАПАН регулирующий СЕРИИ 9с-5 В ООО ПЕТРОСНАБ ?
Получить более подробную информацию на клапан регулирующий 9с-5 можно по номеру телефона, который указан на сайте. Мы с радостью ответим на все интересующие вопросы! Для оформления заказа звоните +7-812-642-03-00 или присылайте запрос на почту 92922121@mail.ru
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.
Характеристики
| Наименование изделия | клапан регулирующий серии 9с-5-1, 9с-5-2, 9с-5-5 |
| Давление номинальное PN, МПа | 10 |
| Управление | управление производится приводами МЭО |
| Присоединение к трубопроводу | под приварку |
| Температура рабочей среды, °С | 350 |
| Характеристика рабочей среды | вода, пар |
| Материал (основной) | сталь 25Л |
